CFSK系列风泵水位自动控制器

专利技术违者必究   CFSK系列风泵水位自动控制器

CFSK系列风泵用水位自动控制器 （磁性浮球）

1.用途和范围

  CFSK系列风泵水位自动控制器 （以下简称控制器）主要对液位定点发讯，实现生产过程中的报警、控制、调节等作用，在使用风动泵的煤矿、化工、石油等单位现场的生产过程中，是不可缺少的工具，控制器为纯气动产品，有普通型和防腐型两款。其特点是：经济实用，安装方便，安全可靠。

2.技术参数及特点

1）、基本参数：

浮球到控制器的管线：φ3、φ10的PU管3m(或由用户提出一个长度)

2）、噪声应不大于55dB(A)。

3）、重量：12.5kg

4）、分体式结构，控制箱远离污水，去除了污水对气动件的影响。

5）、液位探测采用磁性浮球，使液位探测刚更稳定可靠，增加使用寿命。

3.1、控制器结构

  控制器由气动磁性浮球阀和气动控制件主成，结构简单性能稳定可靠。安装时机体部分可远离液体。

  上下水位控制阀与控制器之间由PU管连接，加长或缩短PU管可以把控制器安装到合适位置。

3.2、调整上下水位浮球阀的距离可得到希望的水位控制。

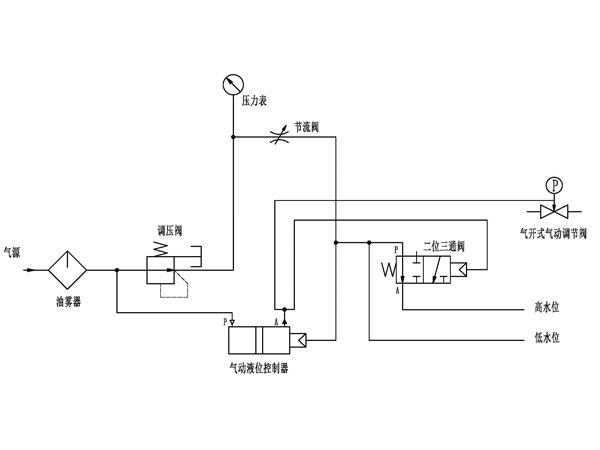

3.3、原理图
